Una antena es un dispositivo formado por un conjunto de conductores que, unido a un generador, permite la emisión de ondas de radio frecuencia, o que, conectado a una impedancia, sirve para captar las ondas emitidas por una fuente lejana para este fin existen diferentes tipos y las más conocidas son:
- Antena de Reflector o Parabólica: Antena provista de un reflector metálico, de forma parabólica, esférica o de bocina, que limita las radiaciones a un cierto espacio, concentrando la potencia de las ondas; se utiliza especialmente para la transmisión y recepción vía satélite.

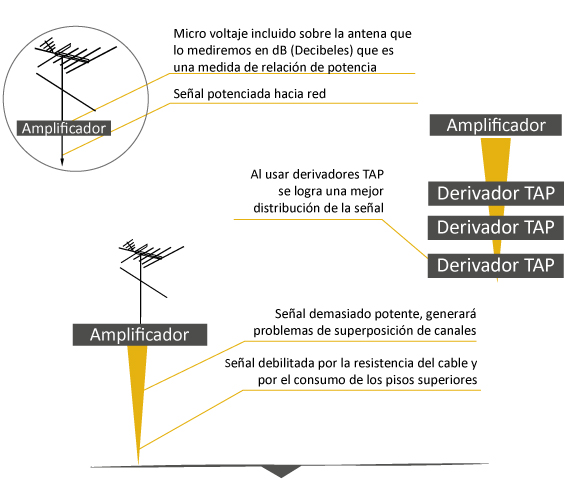

- Antena Colectiva: Antena receptora que, mediante la conveniente amplificación y el uso de distribuidores, permite su utilización por diversos usuarios.
- Antena Lineal: La que está constituida por un conductor rectilíneo, generalmente en posición vertical.
|
CANAL |
Frec (MHz) |
Frec (MHz) |
Longitud elemento de antena |
|
|
|
Desde |
Hasta |
Promedio |
1/2 onda |
|
3 |
60 |
66 |
63 |
226.19 |
|
4 |
66 |
72 |
69 |
206.52 |
|
5 |
72 |
82 |
77 |
185.06 |
|
6 |
82 |
88 |
85 |
167.65 |
|
7 |
176 |
180 |
178 |
80.06 |
|
8 |
180 |
186 |
183 |
77.87 |
|
9 |
186 |
192 |
189 |
75.40 |
|
10 |
192 |
198 |
195 |
73.08 |
|
11 |
198 |
204 |
201 |
70.90 |
|
12 |
204 |
210 |
207 |
68.84 |
|
13 |
210 |
216 |
213 |
66.90 |
|
2 |
54 |
60 |
57 |
250.00 |
A cada canal de televisión le corresponde una frecuencia y a cada frecuencia le corresponde una longitud determinada de los elementos de la antena.
- Dichas medidas de longitud no son en absoluto críticas, por ende no se necesita gran precisión en el cálculo
Parámetro básico de cada longitud de un elemento de antena = 1/2 onda ¿Cómo se calcula una 1/2 onda? : Usando la siguiente fórmula = 142,5 dividido por la Frecuencia en MHz
El dipolo plegado pequeño o director deberá calcularse la media onda para el canal o la frecuencia más alta. El dipolo plegado grande deberá calcularse la media onda para el canal o la frecuencia promedio El elemento trasero o reflector deberá calcularse la media onda para el canal o la frecuencia más baja. Se sugieren 67cms, 168 cms. y 250 cms. respectivamente. Aunque por razones prácticas se deja en 67, 168 y 177 cms. respectivamente.
|
TIPO |
PERDIDA (d8/m) |
Impedancia (Ohms) |
|
RG8 |
0.39 |
50 |
|
RG8X |
0.6 |
50 |
|
RG58C |
0.9 |
50 |
|
RG9 |
0.51 |
75 |
|
RG142/RG400 |
0.59 |
50 |
|
RG174 |
1.39 |
50 |
|
RG188 |
1.26 |
50 |
|
RG316 |
1.28 |
50 |
|
Belden 9913 (RG8/U) |
0.2 |
50 |
